Ubiquiti

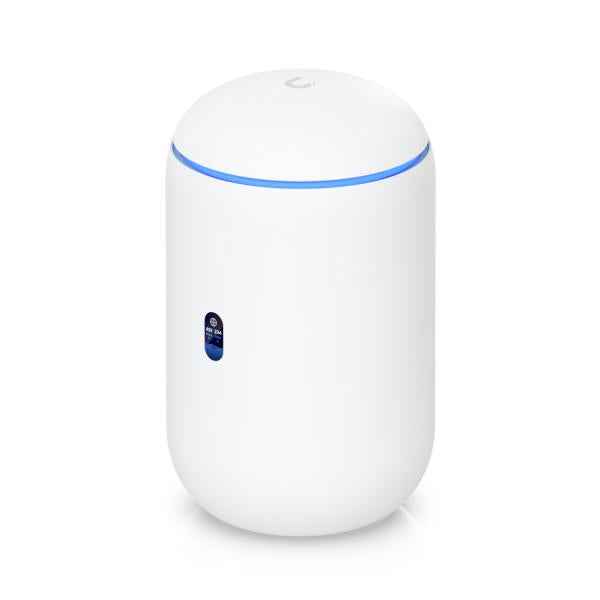

UniFi Dream Router - UDR

UniFi Dream Router - UDR

Normale prijs €263,95 EUR
Normale prijs Aanbiedingsprijs €263,95 EUR
Aanbieding Uitverkocht
Belastingen inbegrepen.

Niet op voorraad

Op werkdagen voor 12:00 besteld, morgen bezorgd

Alles-in-een WiFi 6-router met een totale doorvoersnelheid van 3 Gbps.

De Dream Router (UDR) is een WiFi 6-router van de volgende generatie die onverslaanbare prestaties levert voor een ongeevenaarde prijs.

Met geavanceerde 4x4 MU-MIMO- en OFDMA-technologie, heeft de UDR een totale draadloze doorvoersnelheid van maximaal 3 Gbps via de 2,4 en 5 GHz-frequenties, waardoor hoogwaardige connectiviteit voor al uw apparaten wordt gegarandeerd.

De UDR heeft ook (5) GbE RJ45-poorten, waaronder twee die PoE leveren aan compatibele apparaten, en alle verbindingen kunnen gemakkelijk worden gecontroleerd vanaf het LCM-kleurenscherm van de router.

De UDR is ontworpen als een uitgebreide, gebruiksvriendelijke netwerkhub en kan binnen enkele minuten worden ingesteld en geconfigureerd via de UniFi Network-webtoepassing of mobiele app.

Let op:
De UDR kan alleen beheerd worden in de ingebouwde UniFi controller. Het is dus niet mogelijk om de UDM te koppelen aan een remote UniFi controller!

  1. Vier-stream WiFi 6-technologie
  2. 5 GHz-band (4x4 MU-MIMO/OFDMA) met een doorvoersnelheid van 2,4 Gbps
  3. 2,4 GHz-band (4x4 MIMO) met een doorvoersnelheid van 600 Mbps
  4. 128 GB interne opslag
  5. (1) GbE RJ45 WAN-poort
  6. (4) LAN-poorten, inclusief (2) 802.3af PoE-uitgangen
  7. 0,96" LCM-kleurenscherm voor netwerk- en verbindingsbewaking
  8. Micro SD-geheugenkaart uitbreidingsslot (Vereist een geheugenkaart met minimaal 128 GB opslagruimte.)

Beheerd met de UniFi Network-applicatie: versie 6.17.0 (iOS) of 3.8.5 (Android)

Algemeen
Afmetingen: Diameter 110 x 184,13 mm
Gewicht: 1,15 kg
Materiaal behuizing: Polycarbonaat



Hardware
Processorspecificaties: Dual-Core Cortex A53 op 1,35 GHz
Systeemgeheugen: 2 GB
Uitbreidingsslot: Micro SD-geheugenkaart* (optioneel)
*Vereist een geheugenkaart met minimaal 128 GB opslagruimte.
Beheerinterface: Ethernet
Bluetooth
Netwerkinterfaces: (1) WAN: 1 GbE RJ45-poort
(4) LAN: 1 GbE RJ45-poorten
PoE-interfaces: (2) PoE IEEE 802.3af
LCM-display: Opstartanimatie: opstarten in uitvoering
Firmware-updatepictogram: firmware-update
Knoppen: Reset
LED: Wit/blauw
Power methode: Universele AC-ingang, 100-240VAC, 1.1A Max, 50/60 H
Voeding: AC/DC, intern, 50W
Spanningsbereik: 100 tot 240 VDC
Maximaal stroomverbruik (exclusief PoE-uitgang): 19.37W
PoE budget: 32W
Maximaal PoE-wattage per poort door PSE: 15.4W
Spanningsbereik 802.3af modus: 44 to 57VDC
Maximaal TX-vermogen
2.4 GHz
5 GHz:

26 dBm
26 dBm
MIMO
2.4 GHz
5 GHz:

4 x 4
4 x 4
Doorvoersnelheid
2.4 GHz
5 GHz:

600 Mbps
2,4 Gbps
Antenne (1) Interne, dual-band, quad-polariteit antenne
Antenne zendkracht
2.4 GHz
5 GHz:

3.4 dBi
4.3 dBi
Werktemperatuur: -10 to 45 C
Max. luchtvochtigheidsgraad: 5 - 95% Niet-condenserend
Certificeringen: CE, FCC, IC



Software
WiFi-standaarden: 802.11a/b/g
WiFi 4/WiFi 5/WiFi 6
Draadloze beveiliging: WEP, WPA-PSK, WPA-Enterprise
(WPA/WPA2/WPA3)
BSSID: 8 per radio
VLAN: 802.1Q
Geavanceerde QoS: Snelheidsbeperking per gebruiker
Isolatie van gastverkeer: Ondersteund
Gelijktijdige klanten: 300+



Ondersteunde Data Rates
802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
802.11b: 1, 2, 5.5, 11 Mbps
802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Mbps
MCS31, HT 20/40)
802.11ac (WiFi 4): 6.5 Mbps to 600 Mbps
(MCS0 - MCS31, HT 20/40)
802.11ac (WiFi 5): 6.5 Mbps to 1.7 Gbps
(MCS0 - MCS9 NSS1/2/3/4, VHT 20/40/80/160)
802.11ax (WiFi 6): 7.3 Mbps to 2.4 Gbps
(MCS0 - MCS11 NSS1/2/3/4, HE 20/40/80/160)



Inhoud Verpakking

UDR, Stroomsnoer, Gereedschap voor verwijderen SD-kaart
